CSM-V超微粉碎机

零售价
0.0
Yuan
市场价
0.0
Yuan
浏览量:
1000
产品编号
数量
-
+
库存:
产品描述
参数
工作原理
  超微粉碎机物料由加料系统均匀的送入粉碎室受到高速旋转的粉碎盘的强烈冲击,同时受到离心力的作用,与粉碎齿圈发生碰撞,受到剪切、摩擦、碰撞等多种综合力的作用,使物料粉碎,超微粉碎机被粉碎的物料随气流运动到分级区,通过变频调节的分级轮,对粗细物料进行分离,超微粉碎机符合细度要求的产品随气流进入旋风收集器和除尘器收集,粗物料返回分级区二次粉碎。
性能特点
  超微粉碎机粉碎分级一体化设计,通过调整分级轮获得理想的产品粒度。 结构紧凑、占地面积小,装机功率低、应用范围广,性价比高。 可以根据物料的特性,粉碎部件灵活改变(棒状、锤头、齿状等)获得不同的粉碎力,提高粉碎效率。 适应于D50 2~75um之间的产品粉碎。
技术参数
型号/参数 CSM-280V CSM-340V CSM-410V CSM-510V CSM-710V CSM-760V CSM-900V CSM-1000V CSM-1100V CSM-1200V
粉碎机 粉碎盘 (mm) 280 340 410 510 710 760 900 1000 1100 1200
功率 (KW) 7.5 11 22 30 45 55 75 90 110 132
转速 (r/min) 7500 6215 4800 4200 3000 2800 2350 2100 1920 1760
分级机 功率(KW) 2.2 3 4 5.5 7.5 11 15 15 22 30
最高转速(r/min) 4500 4000 3250 3000 2920 2500 2200 2000 1800 1600
细度 (μm) 10~200 12~250 15~300
最大处理风量 (m3/h) 700 900 1600 3000 4500 5400 8000 10000 12000 14000
注:产品与原料的粒度、比重、水分、流动性等指标密切相关,以上仅供选型参考。

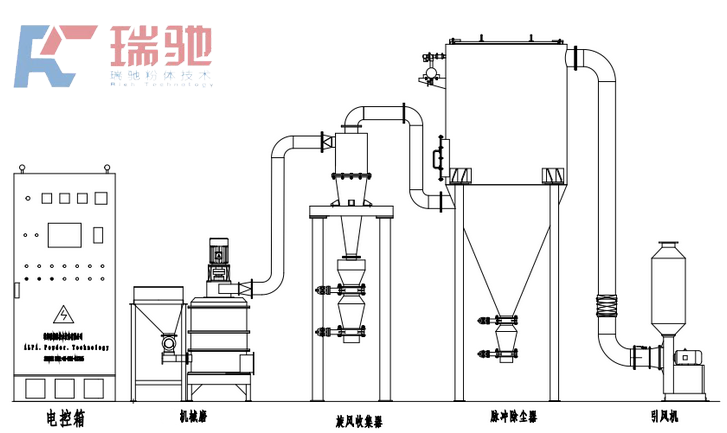

工艺流程图

超微粉碎机是利用空气分离、重压研磨、剪切的形式来实现干性物料超微粉碎的设备。它由柱形粉碎室、研磨轮、研磨轨、风机、物料收集系统等组成。物料通过投料口进入柱形粉碎室,被沿着研磨轨做圆周运动的研磨轮碾压、剪切而实现粉碎。被粉碎的物料通过风机引起的负压气流带出粉碎室,进入物料收集系统,经过滤袋过滤,空气被排出,物料、粉尘被收集,完成粉碎。

超微粉碎机可广泛用于中药、西药、农药、生物、化妆品、食品、饲料、化工、陶瓷等多行业干性物料的超微粉碎需求。尤其对于纤维性、高韧性,如虫草、茶叶、灵芝等物料的粉碎效果更为完美。

超微粉碎机主要适用于的粉碎机理决定了其适用范围广、成品细度高等特点,典型的物料有:超硬的金刚石、碳化硅、金属粉末等,高纯要求的:陶瓷色料、医药、生化等,低温要求的:医药、PVC。超微粉碎机通过将气源部份的普通空气变更为氮气、二氧化碳气等惰性气体,可使本机成为惰性气体保护设备,适用于易燃易爆、易氧化等物料的粉碎分级加工。

超微粉碎机与旋风分离器、除尘器、引风机组成一整套粉碎系统。超微粉碎机压缩空气经过滤干燥后,通过拉瓦尔喷嘴高速喷射入粉碎腔,在多股高压气流的交汇点处物料被反复碰撞、磨擦、剪切而粉碎,粉碎后的物料在风机抽力作用下随上升气流运动至分级区,在高速旋转的分级涡轮产生的强大离心力作用下,使粗细物料分离,符合粒度要求的细颗粒通过分级轮进入旋风分离器和除尘器收集,粗颗粒下降至粉碎区继续粉碎。
