FW120气流分级机
多个水平安装的分级转子,较单转子可以实现更高产量 每个分级转子带有速度传感器,速度可以变频调速,灵活调整粒度分布 分级粒度范围D50:1.5~25μm 采用德国技术,结合国内实际,并不断技术创新升级,卧式叶轮结构,适用325目-8000目(45μm-1.5μm)。
关键词:
所属分类:
产品介绍
工作原理
分级机与旋风分离器、除尘器、引风机组成一套分级系统。物料在风机抽力作用下由分级机下 端入料口随上升气流高速运动至分级区,在高速旋转的分级涡轮产生的强大离心力作用下,使粗细物料分离,符合粒径要求的细颗粒通过分级轮叶片间隙进入旋风分 离器或除尘器收集,粗颗粒夹带部分细颗粒撞壁后速度消失,沿筒壁下降至二次风口处,经二次风的强烈淘洗作用,使粗细颗粒分离,细颗粒上升至分级区二次分 级,粗颗粒下降至卸料口处排出。
性能特点
适用于干法微米级产品的精细分级,可分级球状、片状、针状的颗粒,也可对不同密度的颗粒进行分级。 分级产品的粒度可达D97:2~45微米,产品粒度无级可调,品种更换极其方便。 分级效率(提取率)60%~80%,流动性好的物料分级效率就高,反之效率降低。 采用卧式分级涡轮装置,转速高,顶点切割准确。 可与球磨机、振动磨、雷蒙磨等粉磨设备串联使用,组成闭路循环。 控制系统采用PLC自动控制,运行状态实时显示,操作简便。 系统负压运行,粉尘排放量不超过40mg/m3设备噪音通过采用隔音措施,不高于75dB(A)。
技术参数
参数/型号 | FW200 | FW280 | FW400 | FW520 | FW630 | FW800 |
处理量kg/h | 10~100 | 20~200 | 50~500 | 100~1500 | 200~2000 | 400~4000 |
产品粒径d97:um | 2~45 | 2~45 | 2~45 | 3~45 | 3~45 | 4~45 |
分级效率% | 60~80 | 60~80 | 60~80 | 60~80 | 60~80 | 60~80 |
装机功率kw | 7~11 | 15~19 | 21~28 | 23~30 | 52~60 | 67~77 |
注:产品与原料的粒度、比重、水分、流动性等指标密切相关,以上仅供选型参考。

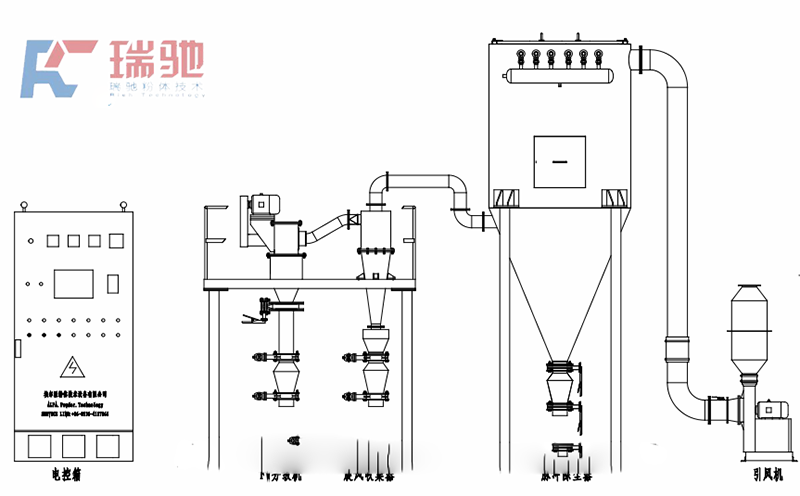

工艺流程图
